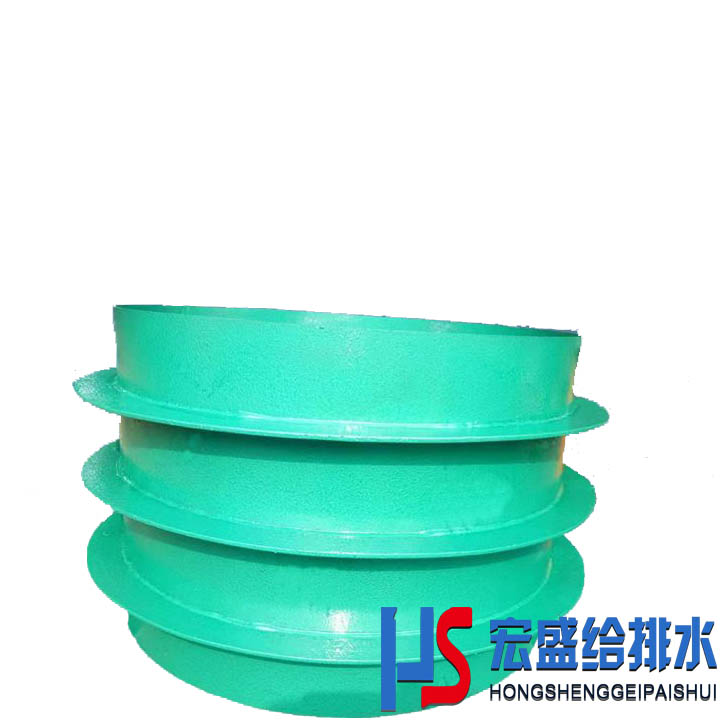

人防通風套管|人防暖通套管
如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司服務電話，或點擊下方按鈕與我們在線交流！
全國統一服務熱線：130-145-88088
說明：
1 、本圖尺寸均以毫米計。
2 、 Ⅱ 型剛性防水套管，適用于鑄鐵管，也適用于非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。
3 、翼環及鋼套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
4 、 Ⅱ 型套管尺寸表內所列之材料重量為鋼套管（套管長度 L 值按 200mm 計算）及翼環之重量。鋼套管及翼環用 A3 材料制作， T42 焊條焊接。
5 、 Ⅱ 型套管穿墻處之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍， Ⅱ 型套管應比翼環直徑（ D4 ）大 200mm ，而且必須將套管一次澆固于墻內。套管內的填料應緊密搗實。
6 、 Ⅱ 型防水套管處的混凝土墻厚，應不小于 200mm ，否則應使墻壁一邊或兩邊加厚，加厚部分的直徑，小應比翼環直徑（ D4 ）大 200mm .
Ⅱ 型套管尺寸表：
|
